RJ-3X3M工业智能直控遥控器

RJ-3X3M工业智能直控遥控器是我公司针对小型环链电动葫芦、钢丝绳电动葫芦起重机研制的一款控制箱+遥控接收装置。本工业智能直控遥控器集成了电动葫芦控制箱和遥控器双重功能，接收机内部设置了经过特殊消弧处理的大电流控制触点，可以经受点击长期频繁作业考验。同时，接收机具有缺相及相序保护功能和指示，每个方向均有限位输入；可串接各种安全保护开关（客户自备）。

1、上下限位：A串接起升限位开关,防止起升行程过极限;B起重量限制器或者电子秤，防止起吊重物过载。

2、前后左右限位：A大小车行程限位开关、防止大，小车运行超过行程；B防撞装置，激光检测防撞，通过激光反射检测距离，缓冲器，吸收碰撞动能。

3、另外，也可以串接其它电气连锁开关如门开关、登机请求开关、

超速开关（检测起升电机转速，电机失速时起作用）。

产品技术参数

额定电压：AC380V

额定功率：5.5KW

限位输出：DC24V
限位输入：有源DC24V+

遥控距离：>100m

使用温度：-25℃至+75℃
防护等级：IP65

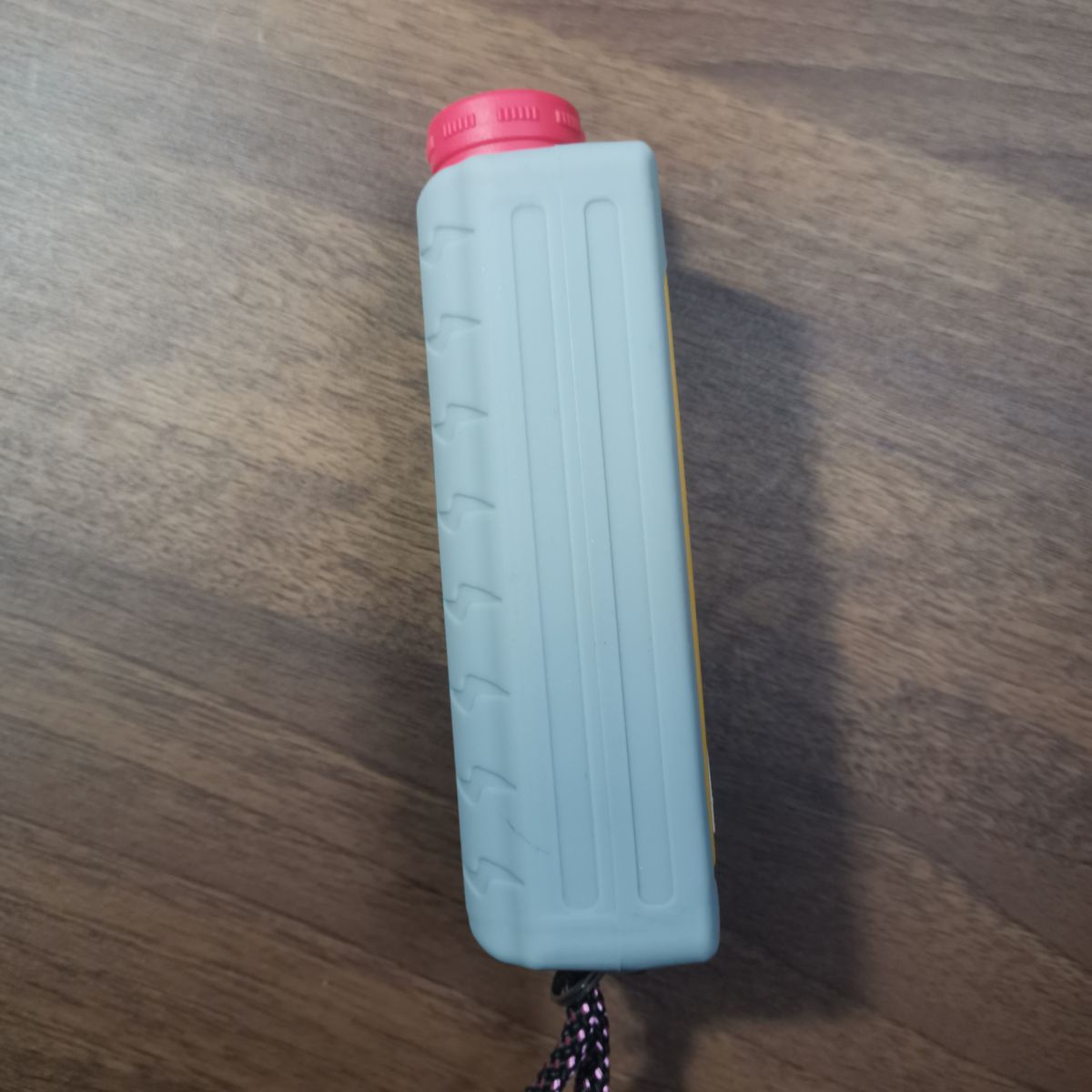

发射器电源：直流3V(2节碱性5号电池)
天线形式：内置

无线工作频率：433MHz

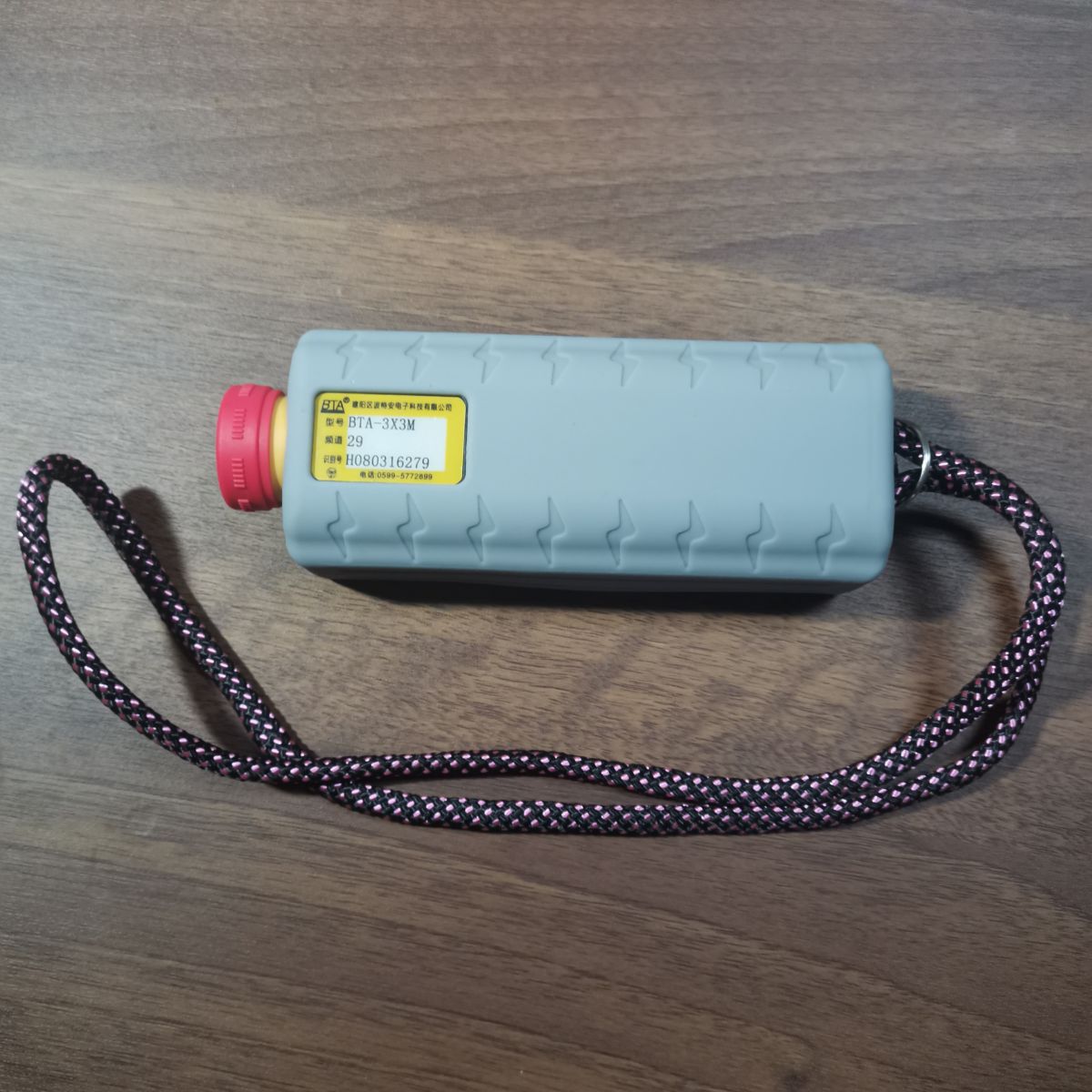

标准配置：发射器1支（含背带）

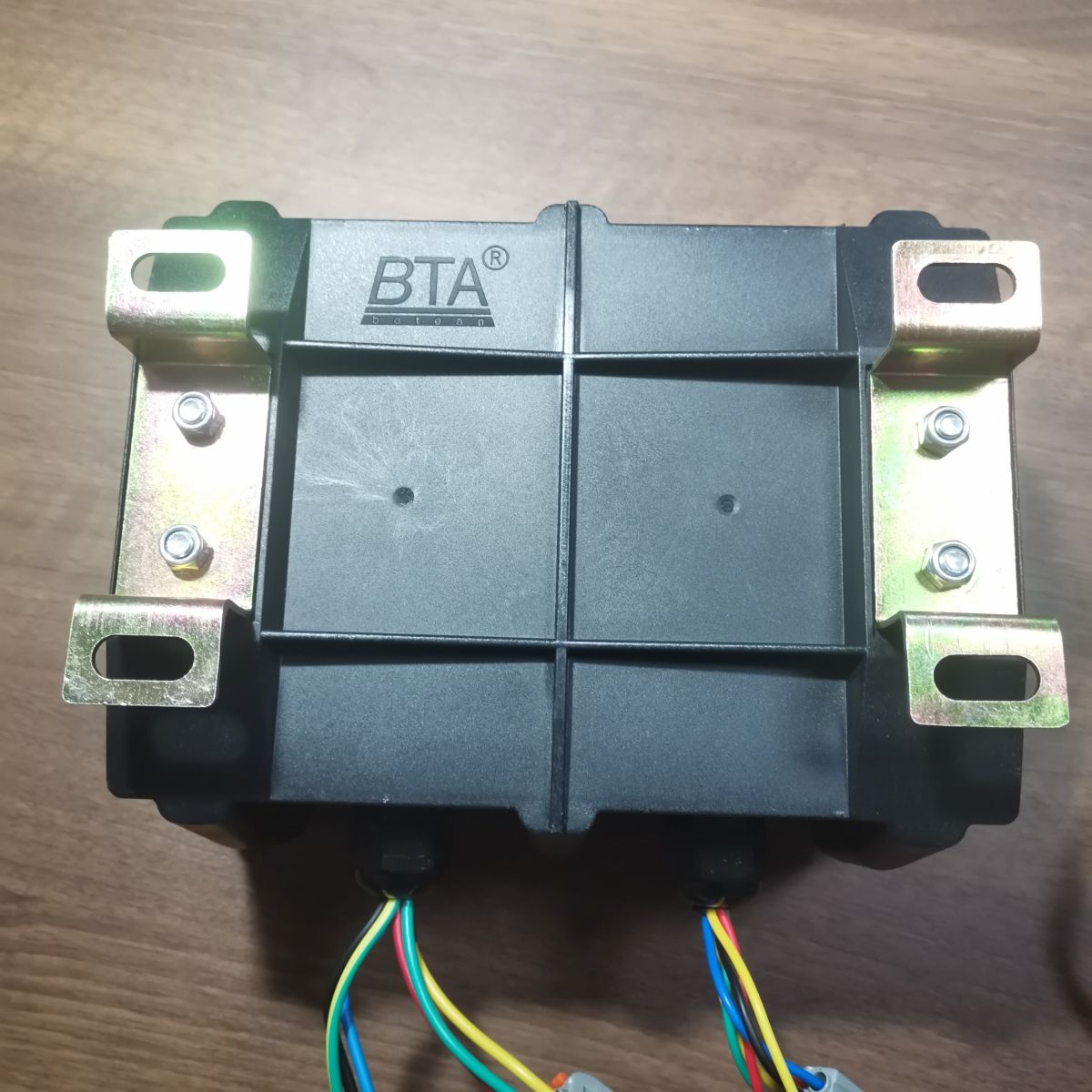

接收器1部（接收机自带1米连接电缆）
操作及维护手册1本

安装、设备结构和附加功能

·安装·

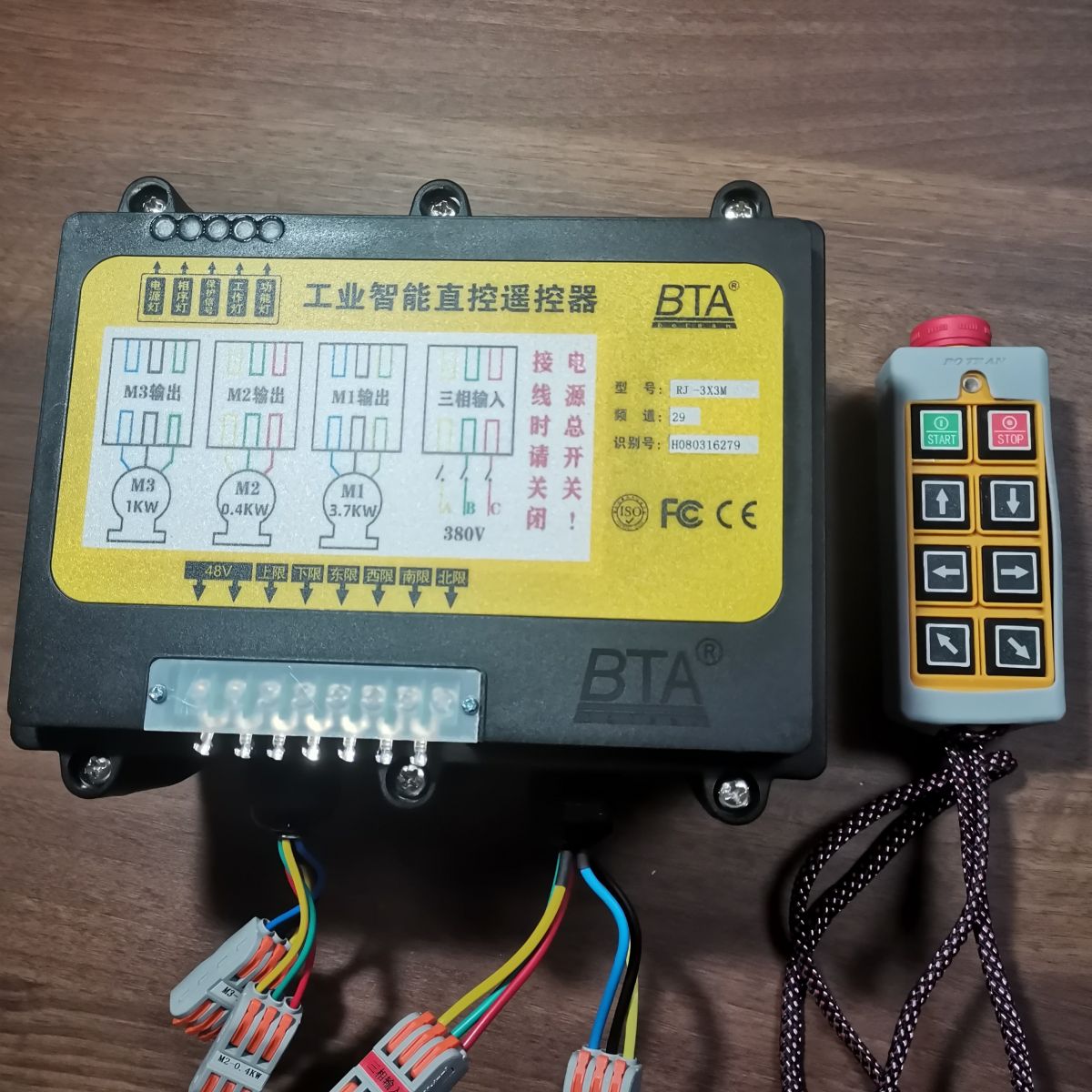

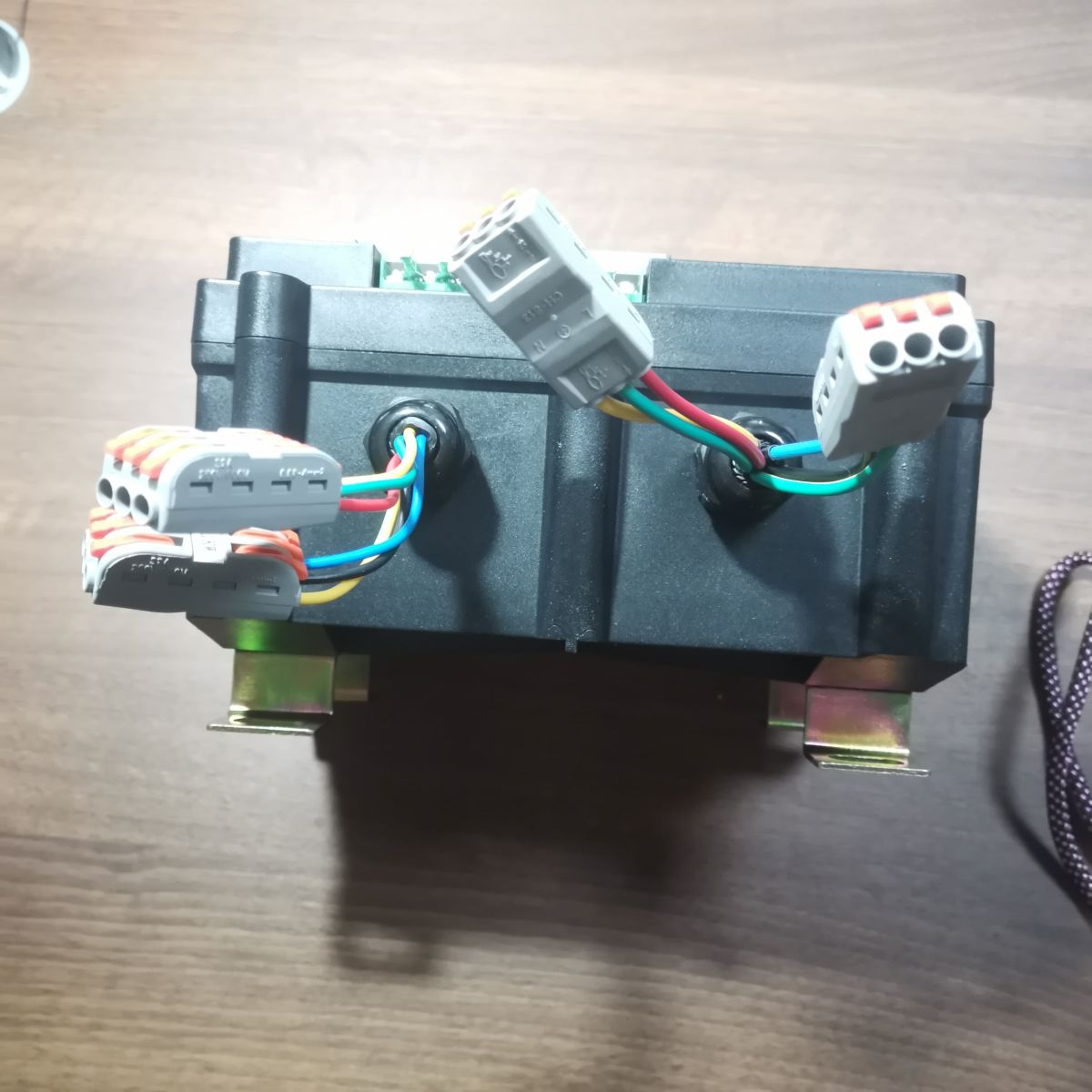

设备前部有四个接线端口，分别对应三相进线(380V电源)、M1电机(3.7KW及以下)、M2电机(1KW及以下)、M3电机(1KW及以下)，接线端子上分别贴有相应标识，将设备固定好，根据标识将对应接线接上即可，接线时请在进线电源前端加装断路器以便于维护。安装完毕后，开机。若相序灯常亮，则说明存在相序问题，请停电并检查是否存在接线时相序错误或者断相问题。

第一次正常开机后，请检查各个功能键是否正常工作、电机是否按照控制器发出的指令正常工作，若一切正常即代表安装流程完成，若设备工作不正常，请安装人员检查设备接线是否存在失误。
