24V 2路学习型带外接手动接口及限位接口无线遥控开关

（自锁、点动、互锁可任意设置,带手动及限位接口）

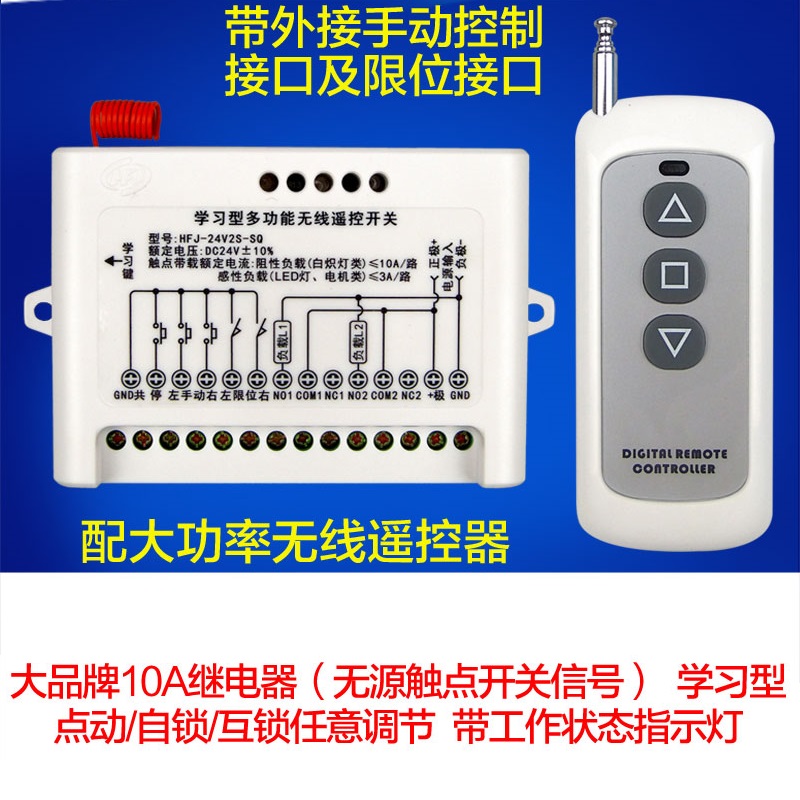

【本链接配件】  1个直流24V两路无线接收器（含外壳）、1个大功率3键无线遥控器、1节遥控器电池、1张说明书

一、产品特点
真正多功能反复学习型：
      此功能很多不懂的客户都不太了解也不太重视！但这却是一个非常重要非常方便客户的功能！
   此功能主要用于：
①、原配的遥控器坏掉了。
②、原配的遥控器给弄丢了。
③、想再增加同样功能的遥控器。
④、想用一个多键的遥控器分别控制几个同类型的接收器。
⑤、现在市面上及网上卖的98%都是固定码的，工作方式都是由解码IC固化的，也就是说您要点动的他就发点动的给您！但是某一天您又想换互锁的工作方式，那您得重新花一份钱再买一个互锁的工作方式的！而我们的学习码遥控开关您只需要轻松地插拔一下跳线帽位置即可实现点动/自锁/互锁的更改，简单、方便、实用。
⑥、编码学习方便且兼容各种遥控器：可学习2260、2262、2264、2240、1527、527 、5211等多种无线遥控编码信号，全面兼容常见的固定码无线遥控器，产品配套和使用变得更加轻松、容易；
    我们的接收器和遥控器设定的都是315MHz的频率（国内官方允许开放的无线电标准频率），以后只要您拿一个315MHz频率的遥控器（滚动码除外，其它的基本上都可以）学习一下即可使此新的遥控器控制原有的接收器！而目前网上很大卖家卖的都是固定码的！也就是说您买到的是什么样子的就几乎是什么样子的了！您原配遥控器不见了或坏了或想增加几个遥控器来使用那您得首先了解一下工作频率是多少的！在有电子知识的基础上还得要拆开遥控器来对着焊码，还要确定遥控器的振荡电阻是否与接收器的振荡电阻匹配，如果很不幸您的是1527或2240芯片编码的话那您的整套开关即可以宣布报废了！

   该无线接收控制器，具高保密性，性能稳定、功耗低之特点，且使用方便，无需采用传统跳线或拨码开关编码，只需将遥控器所发射的无线信号让该接收控制器接收并存储，即可实现配套使用。本控制器出厂默认为只有一个遥控器可以控制，也可以学习四组不同编码的遥控器存储后同时控制。如果学习好的遥控器在使用过程中丢失，只需选用同类型的遥控器重新学习即可取消原有遥控器的控制权并取得现在的使用权。其输出方式分别有三种自锁、点动、互锁。主要应用于灯具、电子锁、电动门、窗、起吊设备、闸道、升降器、工业控制及安防行业等领域。

二、无线遥控器主要技术指标：

1、工作电压：DC12V（23A电池一粒）
2、工作电流：≤30mA
3、工作频率：433MHz（可定制315M频率的）
4、编码类型： 2264或1527芯片（无特殊说明，则随机发货）

5、发射距离：视距1000米，此距离为空旷地无干扰的理论距离，使用中会根据不同环境干扰、隔墙及障碍物有所减短。空旷无干扰地的环境下一般为标称距离的10%-25%左右。
6、外型尺寸：92×40×15mm

三、接收控制器主要技术参数

1、工作电压： DC24V±10%
2、工作温度： - 20℃—+60℃
3、接收频率：  315MHz（可定制433M频率的）
4、继电器触点带载额定电流：阻性负载≤10A（纯阻性负载，如：白炽灯、电热水器、电饭锅等），感性负载≤3A（如：水泵、空调、电视机、节能灯等）
5、输出方式：继电器开关信号（两组继电器输出开关信号，即：独立两组常开/常闭转换触点）
6、工作方式：点动、互锁、自锁、一路点动一路自锁（视跳线帽位置而定,简单实用）
7、外壳尺寸：  89×64×22mm

三：线路接入并确定输出方式

1、输入端标记为+极，接入+24V(正极)。
2、输入端标记为负极－，接入GND（负极）。
3、板上标注1、2、3为一组继电器的三个输出端，分别对应NC、COM、NO。（输出为开关信号）；
4、板上标注4、5、6为另一组继电器的三个输出端，分别对应NC、COM、NO（输出为开关信号）；

5、手动左接口：低电平有效，对应第一路继电器开或关（需从本控制器的GND端接出的电平）；

6、手动右接口：低电平有效，对应第二路继电器开或关（需从本控制器的GND端接出的电平）；

7、手动停接口：低电平有效，控制两路继电器的关闭（需从本控制器的GND端接出的电平）；

8、左限位接口：低电平有效，检测到有效信号后（行程开关闭合），对应的第一路继电器关闭（需从本控制器的GND接出的电平，行程开关选择“自复位常开型的”）；
9、右限位接口：低电平有效，检测到有效信号后（行程开关闭合），对应的第二路继电器关闭（需从本控制器的GND接出的电平，行程开关选择“自复位常开型的”）；

10、设定输出方式：板上JP2的位置有跳线帽，上电前插好。跳线帽插好后（依照6、7、8所述），输出状态也就确定了。（注意：输出状态是上电前确定的，上电后改变跳线帽，不会改变它的输出功能）
11、设定输出方式为：点动！跳线至1、2端（把这两端短路），输出方式为瞬时（点动）；具体为：按下遥控器按钮，继电器就吸合，松开遥控器按钮，继电器释放。
12、设定输出方式为：自锁！跳线至3、4端（把这两端短路），输出方式为稳态(自锁)；具体为：按一下遥控器按钮，对应的这组继电器吸合，再按一下遥控器按钮，对应的这组继电器断开；
13、设定输出方式为：互锁！跳线拔出，不用；输出方式为：互锁，具体为：按下遥控器A按钮，第1组继电器吸合，按下C按钮，第一组继电器断开；按下遥控器B按钮，第2组继电器吸合，按下C按钮，第二组继电器断开（两组只能其一组工作，另一组不工作）。

14、将JP1的1、2短接，3、4短接，设定输出方式为一路点动，一路自锁；
15、若需其它特殊功能，请联系我们。

四、接线示意图(本图谨供参考，具体视使用场合及控制电压接线)
