工业遥控器交直流通用电源板

工业遥控器交直流通用电源板,输入电压DC/AC24V,输出电压:DC24V。本模块分为输出电压固定型和输出电压可调型。

技术参数:
1、外形尺寸:长34*宽30*高16mm。引脚间距,输入侧20mm;输入侧和输出侧之间的排距:38mm;输出侧:13mm,引脚长度13mm。
2、输入电压:4.5-36V。可调型输出电压调节方式:先正确的接输入电源(4.5-36V之间)再用万用表监测输出电压并调电位器
(一般顺时转升压,逆时转降压),输出电压:(1.5-24V)连续可调(建设空载调试)。
3、输出电流:额定电流5V2A,最大3A(需加散热片),如果输出功率大于15W,建议加上散热片(限DC 输入)
4、转换效率:最高92%(输出电压越高,效率越高)
5、静态功耗仅6mA左右。
6、最低压差:1.5V,由于是降压模块,为了保证输出稳定,请保持最小1.5V压差。
工作温度:工业级(-40℃到 +85℃)
负载调整率:±1%
电压调整率:±0.5%(为了达到指空载时输出电压会高些,但只要有带1MA载,输出电压就会正常,不影响功能,请放心使用)
动态响应速度:5% 200uS
短路保护:限流,自恢复
输出纹波:输入12V 输出5V 2A 12mV(MAX)
                 输入24V 输出12V 1A 30mV(MAX)

短路保护:限流,过热保护,可自恢复。
输入保护:可在输入串合适过流保护器 。
接线方式:焊接和接线,加引脚后可直接焊接在PCB上。
适用范围:
1).台湾禹鼎、沙克、捷控、瑞科等品牌工业遥控器、起重机遥控器,作为接收机电源。
2).为您的电子设备供电,当您的设备需要3~30V供电的时候,然而您现在手里只有12V或24V 、36 V电池供电,用我们这个模块可以直接降压到3-24V 解决您的困扰。
3).系统前级供电,当您在做某个项目的时候输入供电电压低于您需要的电压(1.5-24V)的时候。

                                       遥控器直流电源板引脚说明

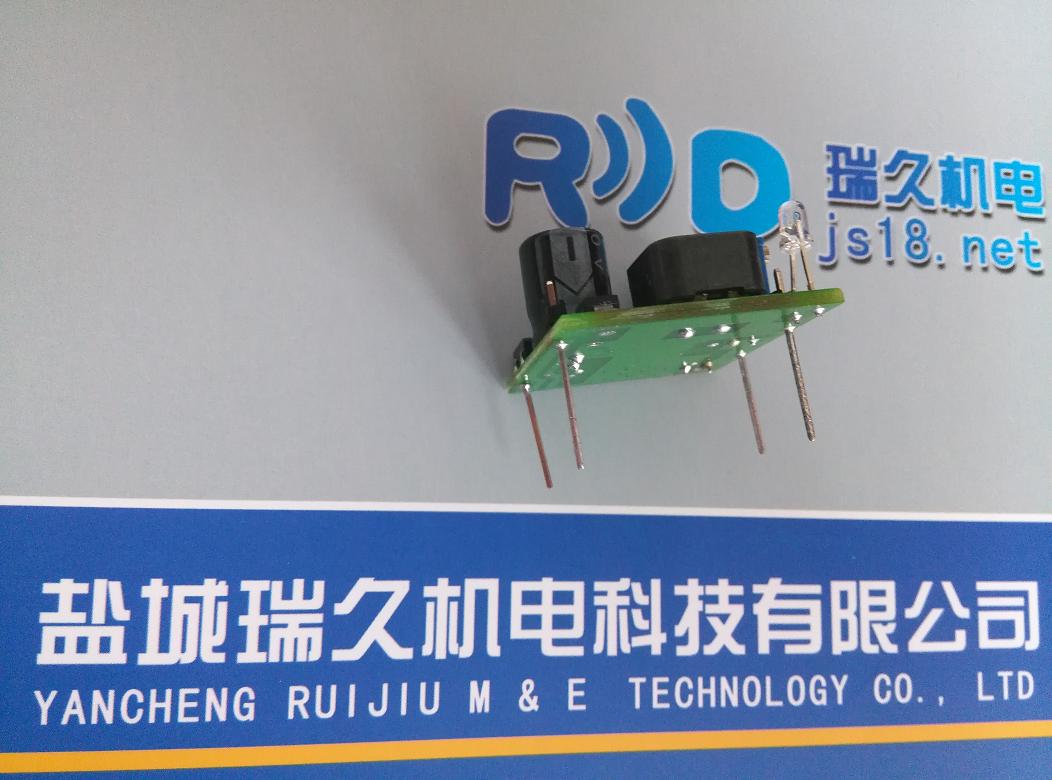

                                                 遥控器直流电源板引脚

                                                          直流电源板安装效果图
