1000米2键无线遥控器



本遥控器含6F22(9V)电池一粒



一、发射器主要技术指标

1、工作电压：DC9V（6F22电池一块,即万用表电池）

2、工作电流：≤50mA

3、工作频率：315MHz或者433MHz(433MHz需订做)

4、编码类型：2264芯片，焊盘编码

5、发射距离：视距1000米，此距离为空旷地无干扰的理论距离，使用中会根据不同环境干扰、隔墙及障碍物有所减短。一般为标称距离的10%-30%左右。

6、编码类型：固定码

7、振荡电阻：4.7M（如果需要其他数值振荡电阻请提前说明）

8、外型尺寸：135×43×28mm



典型应用

1、汽车、摩托车防盗器；

2、家庭防盗报警器；

3、无线遥控器与无线接收控制器配合使用，主要应用于电动车库门、窗、卷闸门、起吊设备、闸道、各种防盗报警器、工业自动控制及安防行业等领域；

4、工业自动化控制。



接收器主要技术参数

（一）技术参数



1、工作电压： AC220V±10%

2、工作温度： - 10℃—+60℃

3、接收频率：  315MHz

4、接收灵敏度：-105dB

5、继电器触点带载额定电流：阻性负载≤8A（纯阻性负载，如：白炽灯、电热水器、电饭锅等），感性负载≤2.5A（如：水泵、空调、电视机、节能灯等）

6、输出方式：继电器开关信号（两组继电器输出开关信号，即：独立两组常开/常闭转换触点）

7、工作方式：点动、互锁、自锁、一路点动一路自锁（视跳线帽位置而定,简单实用）

8、外壳尺寸：  75×55×30mm



（二）线路接入并确定输出方式



1、输入端标记为L，接入火线。

2、输入端标记为N，接入零线。

3、板上标注1、2、3为一组继电器的三个输出端，分别对应NC、COM、NO。（输出为开关信号）；

4、板上标注4、5、6为另一组继电器的三个输出端，分别对应NC、COM、NO（输出为开关信号）；

5、设定输出方式：板上JP2的位置有跳线帽，上电前插好。跳线帽插好后（依照6、7、8所述），输出状态也就确定了。（注意：输出状态是上电前确定的，上电后改变跳线帽，不会改变它的输出功能）

6、设定输出方式为：点动！跳线至1、2端（把这两端短路），输出方式为瞬时（点动）；具体为：按下遥控器按钮，继电器就吸合，松开遥控器按钮，继电器释放。

7、设定输出方式为：自锁！跳线至3、4端（把这两端短路），输出方式为稳态(自锁)；具体为：按一下遥控器按钮，对应的这组继电器吸合，再按一下遥控器按钮，对应的这组继电器断开；

8、设定输出方式为：互锁！跳线拔出，不用；输出方式为：互锁，具体为：按下遥控器A按钮，第1组继电器吸合，按下遥控器B按钮，第2组继电器吸合，第1组继电器断开，两组继电器是呈现互锁状态。按下C按钮，两组继电器都断开。



9、将JP1的1、2短接，3、4短接，设定输出方式为一路点动，一路自锁；

温馨提示:设定该产品的输出方式时，需在通电之前进行设定。通电后改变JP2的跳线位置无效。

10、若需其它特殊功能，请联系我们。



11、温馨提示：

   ★本控制器最多可以允许学习4个不同编码遥控器，学习第5个后，第一个失效，以此类推

   ★本控制器可以配合固定码2260/2262/2264/5211等遥控器使用，振荡电阻不限，4.7M最佳。同时也可以配合学习码1527/2240等遥控器使用，振荡电阻不限，330K最佳。



（三）学习对码与清除



1、按上述接好线路并确定输出方式后，需要通过学习对码，才能用遥控进行正确控制。

2、请按下面操作步骤，一步步来。

3、在控制板上有一个S1的轻触开关，这个按钮是用来学习对码和清除之用。

4、清除：在学习对码之前，需要先清除操作。具体操作为：按下S1不要放，见到LED点亮后，也不要松开，直到见到LED闪烁时，就OK了。清除操作完毕。

5、学习对码：对码是根据不同的输出状态来对应的。如果输出方式为点动或自锁，那么，只需用两个遥控按钮来控制它，因此只学习两个按钮。如果输出方式为互锁，那么，需要学习3个不同的遥控按钮来控制它。下面将它分为两种不同的学习方式来看待。点动和自锁学习方式是一样的，互锁的学习方式与它们不同。

（1）：输出为点动和自锁的学习对码：按下S1，见到LED点亮后放开S1，此时已进入学习状态，在五秒之内完成下面步骤，按下遥控器的第1个按钮（该按钮学习完后将控制第1路），见到LED闪烁2下，再继续按下遥控器的第2个按钮（该按钮学习完后将控制第2路），见到LED闪烁4次后熄灭。学习完毕。如果学习不成功，重复4、5、步骤。

（2）：输出方式为互锁的学习对码：按下S1，见到LED点亮后放开S1，此时已进入学习状态，在五秒之内完成下面步骤，按下遥控器的第1个按钮（该按钮学习完后将控制第1路），见到LED闪烁2下，接着按下第2个按钮（该按钮学习完后将控制第2路）见到LED闪烁3下，再按下遥控器的第3个按钮（该按钮学习完后的功能是关闭两路），LED闪烁4下熄灭。学习完毕。如果学习不成功，重复4、5、步骤。

6、本产品是多功能型的，用途广，因功能较多，操作需按步来。而且，可以反复清除学习。

7、一定要注意安全，接好线路通电后，板上带有强电！！！通电后不可以用手触摸板上金属带电部份，操作时（按遥控器除外），人体需保证与地面的良好隔离！而且，输入端一定要有漏电保护开关方可使用。

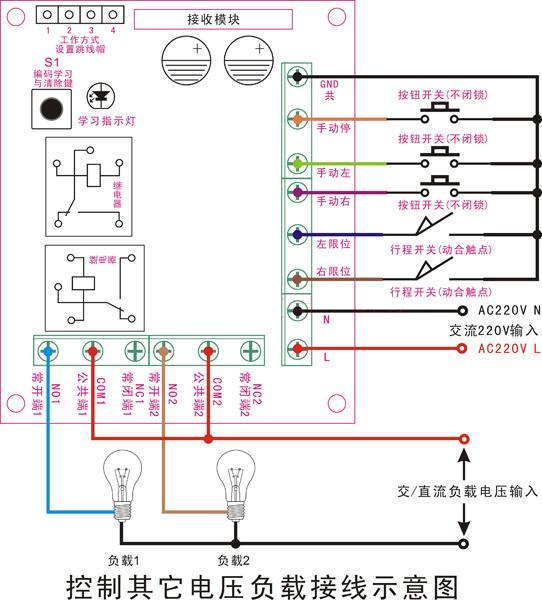

（四）接线示意图
